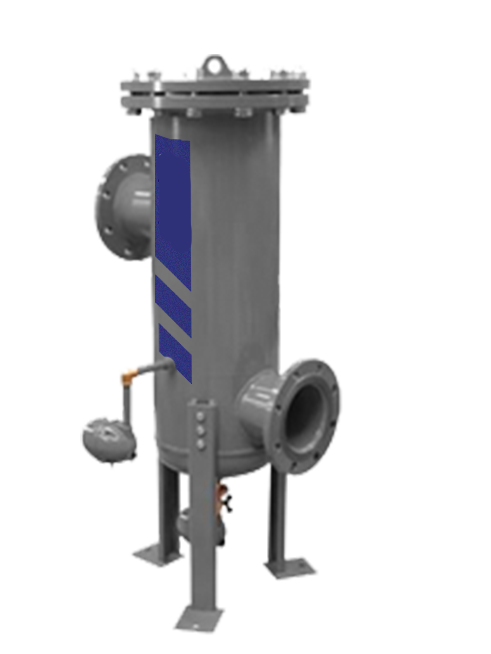

Магистральные фильтры серии HF

Параметры
- Производительность 0.4-45.0 м3/мин.
- Давление: до 14 Бар
Преимущества
- Наличие индикатора засоренности
- Пропускная способность до 560 м3мин.
- Высокое качество сжатого воздуха
Фильтры серии HF с пропускной способностью до 560 м3/мин. предназначены для очистки сжатого воздуха с давлением до 14 Бар от взвешенных частиц, масла и влаги. Фильтры могут комплектоваться фильтр-элементами 4 типов, обеспечивающих степень фильтрации по частицам от 5 до 0,01 мкм, по маслу от 5 до 0,003 мгм3. Благодаря уникальной конструкции корпуса происходит предварительная сепарация потока сжатого воздуха. Набор фильтр-элементов инновационного дизайна обеспечивает заявленные показатели и низкие потери давления. Фильтр комплектуется двумя внешними поплавковыми конденсатоотводчиками и индикатором загрязненности.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МАГИСТРАЛЬНЫХ ФИЛЬТРОВ СЕРИИ HF
Модель | Пропускная способность м³/мин | Макс. давление бар | Соединение мм | А мм | В мм | С мм | D мм | E мм | F мм | Кол-во картриджей шт | Масса кг | Картридж | ||||
HF 2400 | 40 | 14 | DN 80 | 450 | 1287 | 277 | 747 | 650 | 110 | 2 | 104 | M 1200 | ||||
HF 3600 | 60 | 14 | DN 100 | 450 | 1317 | 277 | 767 | 650 | 110 | 3 | 11 | M 1200 | ||||
HF 4800 | 80 | 14 | DN 100 | 530 | 1344 | 279 | 769 | 650 | 110 | 4 | 147 | M 1200 | ||||
HF 7200 | 120 | 14 | DN 150 | 580 | 1425 | 331 | 796 | 650 | 110 | 6 | 204 | M 1200 | ||||
HF 9600 | 160 | 14 | DN 150 | 650 | 1439 | 333 | 798 | 650 | 110 | 8 | 261 | M 1200 | ||||
HF 12000 | 200 | 14 | DN 200 | 750 | 1504 | 365 | 825 | 650 | 110 | 10 | 338 | M 1200 | ||||
HF 16800 | 280 | 14 | DN 200 | 800 | 1545 | 383 | 833 | 650 | 110 | 14 | 390 | M 1200 | ||||
HF 19200 | 320 | 14 | DN 250 | 850 | 1583 | 417 | 862 | 650 | 110 | 16 | 516 | M 1200 | ||||
HF 20400 | 340 | 14 | DN 300 | 850 | 1680 | 447 | 887 | 650 | 110 | 17 | 546 | M 1200 | ||||
HF 27600 | 460 | 14 | DN 350 | 850 | 1778 | 487 | 917 | 650 | 110 | 23 | 772 | M 1200 | ||||
HF 33600 | 560 | 14 | DN 350 | 850 | 1778 | 487 | 917 | 650 | 110 | 28 | 778 | M 1200 |
Спецификация | Тип фильтра MP |
Тип фильтра
MX |
Тип фильтра MY |
Тип фильтра MA |
|||||||
Отделение партикуля более, мкм | 5 | 1 | 0,01 | 0,01 | |||||||
Остаточное содержание масла, мг/м³ | 5 | 0,5 | 0,01 | 0,003 | |||||||
Максимальная температура, ˚С | 80 | 80 | 80 | 25 | |||||||
Падение давления, мбар | 40 | 80 | 100 | 80 | |||||||
Цвет элемента | зеленый | Синий | Красный | Металлик |
Рабочее давление | 1 | 3 | 5 | 7 | 9 | 11 | 13 | 15 | 16 |
PSIG | 15 | 44 | 73 | 100 | 131 | 160 | 189 | 218 | 247 |
Корректирующий коэффициент | 0,5 | 0,71 | 0,87 | 1 | 1,21 | 1,22 | 1,32 | 1,44 | 1,57 |
Производительность указана при давлении 7 бар Фильтр укомплектован двумя внешними поплавковыми конденсатоотводчиками Соединение для отвода конденсата 1/2″
ОПЦИИ
- Конденсатоотводчик «ZERO LOSS».
