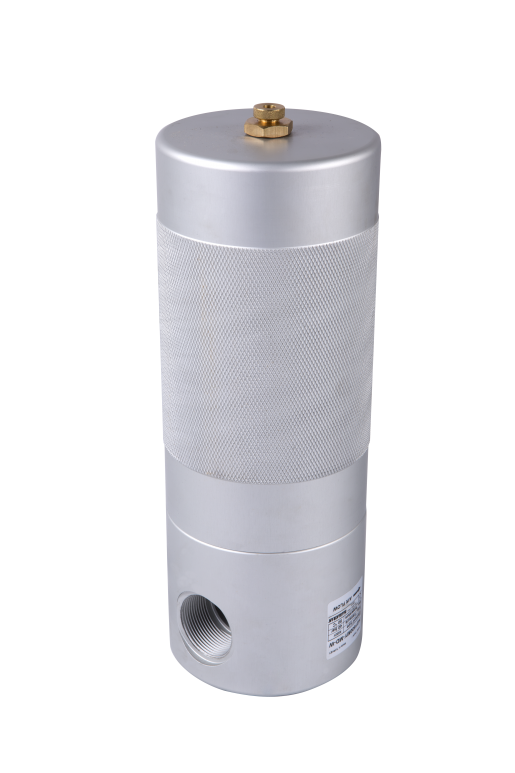

Магистральные фильтры серии HH GO
Параметры
- Производительность 1.2-41.0 м3/мин.
- Давление: до 50 Бар
Преимущества
- Высокая прочность и надежность.
- Давление сжатого воздуха до 50 Бар.
- Высокое качество сжатого воздуха.
Фильтры серии HHGO предназначены для очистки сжатого воздуха с давлением до 50 Бар от взвешенных частиц, масла и влаги. Фильтры могут комплектоваться фильтр-элементами 4 типов, обеспечивающих степень фильтрации по частицам от 5 до 0,01 мкм, по маслу от 5 до 0,003 мг\м3. Фильтр производится без сварных соединений, что обеспечивает повышенную прочность корпуса для работы с высоким давлением. Анодирование поверхности корпуса обеспечивает высокую коррозионную стойкость. Фильтр комплектуется ручным кондесатоотводчиком.
Технические характеристики магистральных фильтров высокого давления серии HH GO
| Модель | Пропускная способность м³/мин | Макс. давление бар | Соединение дюйм | А мм | B мм | C мм | D мм | Картридж | Масса кг |
| HHGO 100 | 1,2 | 50 | 1/4″ | 113,4 | 115,4 | 25,75 | 155 | М25 | 3,2 |
| HHGO 300 | 3,5 | 50 | 1/2″ | 113,4 | 115,4 | 25,75 | 158,5 | М50 | 3,2 |
| HHGO 600 | 7 | 50 | 3/4″ | 109,4 | 138 | 32,25 | 207 | М100 | 4,1 |
| HHGO 850 | 10 | 50 | 1″ | 133 | 138 | 37,35 | 250 | М150 | 6,4 |
| HHGO 1200 | 14 | 50 | 1″ | 133 | 138 | 37,35 | 314 | М200 | 8,2 |
| HHGO 1600 | 26 | 50 | 1 1/2″ | 128 | 158 | 44,4 | 368 | М250 | 9,5 |
| HHGO 2500 | 41 | 50 | 2″ | 145 | 178 | 51,5 | 393 | М2500 | 11,4 |
| Спецификация | Тип фильтра MP | Тип фильтра MX | Тип фильтра MY | Тип фильтра MA | |||||||
| Отделение партикуля более, мкм | 5 | 1 | 0,01 | 0,01 | |||||||
| Остаточное содержание масла, мг/м³ | 5 | 0,5 | 0,01 | 0,003 | |||||||
| Максимальная температура, ˚С | 65 | 65 | 65 | 25 | |||||||
| Падение давления, мбар | 40 | 80 | 100 | 80 | |||||||
| Цвет элемента | зеленый | Синий | Красный | Металлик | |||||||
Фильтр укомплектован ручным конденсатоотводчиком
