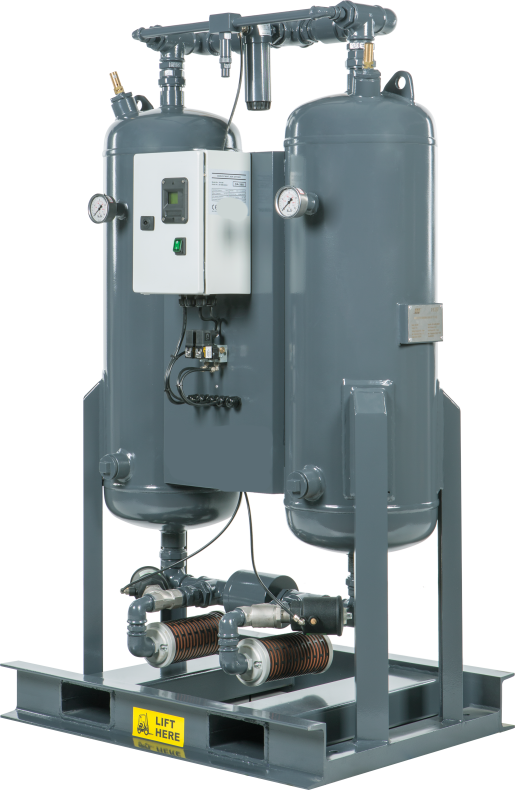

Осушитель серии HDA

Параметры

Производительность: 2,2-180 м3/мин.
Давление: до 16 Бар

Преимущества

В комплекте поставки идут три встроенных фильтра для очистки сжатого воздуха
Наличие электронного контроллера с сенсорным экраном
Высокая надежность
Стабильная точка росы

Адсорбционный осушитель с холодной регенерацией серии HDA предназначен для осушения потока сжатого воздуха, благодаря процессу поглощения влаги адсорбентом. Осушители серии HDA обеспечивают низкие значения точки росы до -40С даже при тяжелых условиях эксплуатации. Процесс осушения протекает в одной колоне осушителя, в то время как в другой влажный адсорбент регенерируется небольшим количеством осушенного воздуха. Процесс регенерации реализуется без подвода тепла. Воздух для процесса регенерации подается противотоком через адсорбент, удаляя из него всю адсорбированную влагу. Осушитель оборудован системой контроля и мониторинга на базе контроллера с сенсорным экраном (от HDA 1000). На дисплей выводятся основные рабочие параметры осушителя, аварийные сигналы, визуализируется процесс работы в реальном времени.

Технические характеристики осушителя сжатого воздуха адсорбционного типа с точкой росы - 40С серии HDA

Модель	Производительность м3/мин	Ширина мм	Длина мм	Высота мм	Масса кг	Масса адсорбента кг	Тип фильтров	Соединение дюйм
HDA 130	2,17	600	814	1312	110	40	GO150 MX-MY-MP	1»
HDA 185	3,08	600	808	1566	130	54	GO200 MX-MY-MP	1»
HDA 250	4,11	760	772	1580	150	75	GO250 MX-MY-MP	1»
HDA 300	5,13	690	900	1558	200	100	GO300 MX-MY-MP	1 1/2»
HDA 360	6,00	690	900	1558	200	100	GO500 MX-MY-MP	1 1/2»
HDA 440	7,33	698	900	1759	270	125	GO500 MX-MY-MP	1 1/2»
HDA 575	9,58	680	900	1991	490	151	GO600 MX-MY-MP	1 1/2»
HDA 680	11,33	680	960	2216	525	202	GO851 MX-MY-MP	2″
HDA 850	14,17	857	1016	2277	740	264	GO851 MX-MY-MP	2″
HDA 1000	16,43	1010	1075	2386	745	357	GO1210 MX-MY-MP	2»
HDA 1250	20,53	1100	1294	2413	990	404	GO1820 MX-MY-MP	DN 80
HDA 1500	25,00	1010	1300	2547	1040	454	GO1820 MX-MY-MP	DN 80
HDA 1800	30,00	1110	1513	2479	1205	566	GO1820 MX-MY-MP	DN 80
HDA 2200	36,67	1110	1460	2793	1540	708	GO2220 MX-MY-MP	DN 80
HDA 2700	45,00	1252	1533	2831	1880	852	GO2700 MX-MY-MP	DN 80
HDA 3200	53,33	1212	1653	3054	2230	954	F3600 MX-MY-MP	DN 100
HDA 3600	60,00	1210	1653	3268	2320	1070	F4800 MX-MY-MP	DN 100
HDA 4400	73,33	1535	1905	2910	2990	1436	F4800 MX-MY-MP	DN 100
HDA 5000	83,33	1714	1843	3382	3170	1670	F7200 MX-MY-MP	DN 150
HDA 6300	105,00	1693	2114	3328	3440	2016	F7200 MX-MY-MP	DN 150
HDA 7200	120,00	1795	2518	3047	3590	2446	F9600 MX-MY-MP	DN 150
HDA 8800	146,67	1795	2518	3341	3840	2906	F9600 MX-MY-MP	DN 150
HDA 10800	180,00	1875	2583	3747	4190	3354	F12000 MX-MY-MP	DN 200

Производительность указана при условии: давление осушаемого воздуха 7 бар, температура осушаемого воздуха + 35 ˚С, температура окружающего воздуха + 25 ˚С, точка росы -40˚С (опционально -70С)
Максимальное/минимальное давление: 10/4 Бар
Максимальная температура окружающей среды: +50С
Максимальная температура воздуха на входе в осушитель: +50С
Минимальная температура воздуха на входе в осушитель: +2С
Параметры сети: 230/1/50 для всех моделей
Средние потери на регенерацию: 15% (при точке росы -40С)
Адсорбент: оксид алюминия
Модели от HDA1000 комплектуются электронным сенсорным контроллером Siemens HMI PLC
Модели до HDA1000 комплектуются электронным контроллером Siemens MINI Logo PLC
Датчик точки росы: опционально Все модели осушителей будут поставляться с отдельным комплектом фильтров.

Параметры
Давление	4,5	5	6	7	8	9	10
Давление	0,69	0,75	0,88	1	1,08	1,12	1,2
Тепмература , С	20	25	30	35	40	45	50
Тепмература , С	1	1	1	1	0,8	0,73	0,59

ОПЦИИ

Исполнение на точку росы -70С.

Датчик точки росы.
