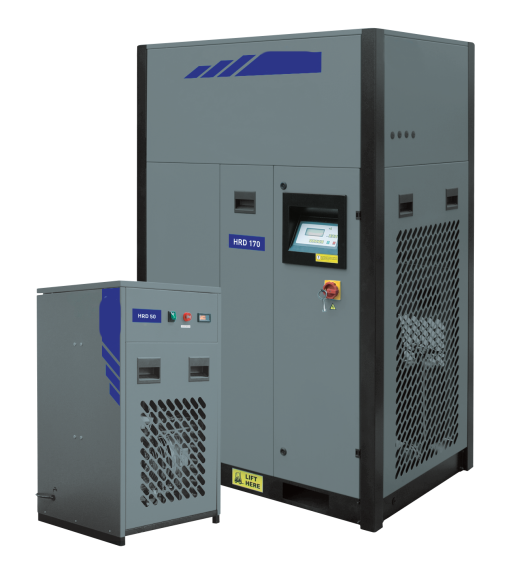

Осушитель сжатого воздуха рефрижераторного типа серии HRD
Параметры
- Мощность: 0,32-18,43 кВт
- Производительность: 0,4 до 197,7 м3/мин.
- Давление: до 16 бар
Преимущества
- Два встроенных фильтра грубой и тонкой очистки сжатого воздуха
- Температура сжатого воздуха на входе в осушитель до 60С
- Низкие потери давления порядка 100 мБар
- Индикатор точки росы
Рефрижераторные осушители серии HRD обеспечивают стабильное значения точки росы +3С даже при тяжелых условиях эксплуатации. Осушители оборудованы двумя магистральными фильтрами грубой и тонкой очистки для очистки воздуха от масла и грубых частиц (остаточное содержание не более 0,01 мг/м3). Электрический шкаф находится в отдельном изолированном отсеке осушителя. Легко открывающиеся панели обеспечивают доступ к любым узлам осушителя, для удобства эксплуатации. Осушитель оборудован электронным контроллером (от HRD 140) с возможностью выбора режимов экономии и выводом аварийных сигналов, а также электронным таймерным конденсатоотводчиком. Осушители до модели HRD 170 включительно уже оборудованы двумя магистральными фильтрами грубой и тонкой очистки для очистки воздуха от масла и грубых частиц (остаточное содержание не более 0,01 мг/м3).
Технические характеристики осушителей сжатого воздуха рефрижераторного типа серии HRD
Модель | Производительность м3/мин | Потребляемая мощность кВт | Тип фильтров | Длина мм | Ширина мм | Высота мм | Масса кг | Соединение дюйм |
HRD 10 | 0,35 | 0,32 | GKO 50 | 413 | 363 | 557 | 32 | 1/2″ |
HRD 20 | 0,59 | 0,32 | GKO 50 | 413 | 363 | 557 | 32 | 1/2″ |
HRD 30 | 0,83 | 0,37 | GKO 50 | 413 | 363 | 557 | 32 | 1/2″ |
HRD 40 | 1,45 | 0,37 | GKO 150 | 473 | 453 | 832 | 51 | 3/4″ |
HRD 50 | 2,17 | 0,6 | GKO 150 | 473 | 453 | 832 | 53 | 3/4″ |
HRD 60 | 2,83 | 0,68 | GKO 150 | 473 | 453 | 832 | 55 | 3/4″ |
HRD 70 | 3,30 | 0,82 | GKO 500 | 553 | 503 | 874 | 78 | 1 1/2″ |
HRD 80 | 4,72 | 1,07 | GKO 500 | 553 | 503 | 874 | 83 | 1 1/2″ |
HRD 90 | 5,90 | 1,27 | GKO 500 | 553 | 503 | 874 | 86 | 1 1/2″ |
HRD 100 | 7,79 | 1,07 | GKO 851 | 678 | 648 | 1157 | 160 | 2″ |
HRD 110 | 9,80 | 1,18 | GKO 1210 | 678 | 648 | 1157 | 165 | 2″ |
HRD 120 | 13,75 | 1,43 | GKO 1210 | 948 | 728 | 1370 | 220 | 2″ |
HRD 130 | 18,33 | 1,81 | GKO 1210 | 948 | 728 | 1370 | 230 | 2″ |
HRD 140 | 21,83 | 2,77 | GKO 1820 | 948 | 798 | 1460 | 270 | 3″ |
HRD 150 | 27,14 | 3,14 | GKO 1820 | 948 | 798 | 1460 | 285 | 3″ |
HRD 160 | 36,67 | 4,03 | GKO 2700 | 1167 | 778 | 1725 | 392 | 3″ |
HRD 170 | 43,66 | 4,62 | GKO 2700 | 1163 | 778 | 1725 | 410 | 3″ |
HRD 180 | 52,39 | 5,51 | не комплектуется | 1397 | 847 | 1770 | 492 | DN100 |
HRD 190 | 61,60 | 6,16 | не комплектуется | 1397 | 847 | 1770 | 520 | DN100 |
HRD 200 | 80,00 | 7,76 | не комплектуется | 1467 | 1067 | 1930 | 696 | DN100 |
HRD 210 | 92,04 | 8,92 | не комплектуется | 1467 | 1067 | 1930 | 718 | DN100 |
HRD 220 | 109,74 | 11,13 | не комплектуется | 2188 | 1062 | 1925 | 900 | DN150 |
HRD 230 | 123,90 | 11,91 | не комплектуется | 2188 | 1062 | 1925 | DN150 | |
HRD 240 | 141,60 | 15 | не комплектуется | 2697 | 897 | 1975 | DN150 | |
HRD 250 | 165,20 | 15 | не комплектуется | 2697 | 897 | 1975 | DN200 | |
HRD 260 | 196,67 | 18,43 | не комплектуется | 2550 | 1550 | 2100 | 1600 | DN200 |
Осушители оборудованы двумя встроенными магистральными фильтрами класса X и Y
Производительность указана при условии: давление осушаемого воздуха 7 бар, температура осушаемого воздуха + 35 ˚С, температура окружающего воздуха + 25 ˚С
Производительность указана в соответствии с ISO8573.1 Class 5 (точка росы ≤7°C)
Максимальное давление: 16 Бар
Максимальная/минимальная температура окружающей среды: +50С/+4С
Максимальная температура на входе в осушитель: +60С
Модели от HRD 140 комплетуются электронным контроллером
Модели до HRD 140 комплетуются индикатором точки росы
Параметры сети: 230/1/50 для моделей HRD 10 — HRD 130
Параметры сети: 380/3/50 для моделей HRD 140 — HRD 260
Хладагент: R134A
ОПЦИИ
- Электронный контроллер для моделей до HRD 140.
- Конденсатоотводчик «ZERO LOSS».
