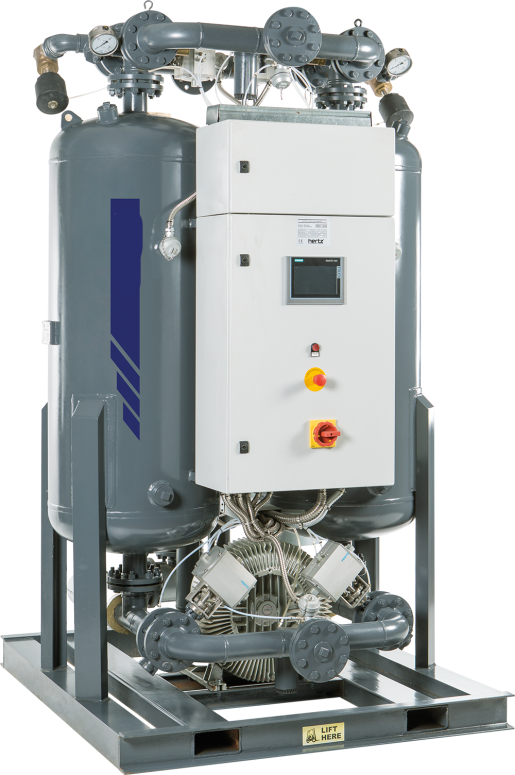

Осушитель сжатого воздуха серия HBP
Параметры
- Производительность14,2-180 м3/мин.
- Давление: до 10 Бар
Преимущества
- Потери сжатого воздуха на регенерацию 0%
- Наличие датчика точки росы
- В комплекте поставки идут три встроенных фильтра для очистки сжатого воздуха
- Наличие электронного контроллера с сенсорным экраном
Адсорбционный осушитель с горячей напорной регенерацией серии HBP обеспечивает низкие значения точки росы до -40С (-70С) даже при тяжелых условиях эксплуатации. Подача воздуха на регенерацию адсорбента производится центробежной воздуходувкой. Таким образом, не нужно использовать осушенный сжатый воздух для регенерации адсорбента, тем самым сокращая потери сжатого воздуха до нуля и снижая энергозатраты. Эффективный нагреватель повышает температуру воздуха до 200С, в результате чего в процессе регенерации удаляется все влага из адсорбента. Система контроля и мониторинга на базе контроллера SIEMENS с сенсорным экраном управляет процессом регенерации и температурой нагрева в зависимости от показаний датчика точки росы (включен в комплект поставки), обеспечивая максимальную экономию энергии в зависимости от внешних условий. На дисплей выводятся основные рабочие параметры осушителя и аварийные сигналы. В режиме регенерации с использованием воздуха от воздуходувки, потери сжатого воздуха от компрессора на регенерацию равны нулю!
Технические характеристики осушителей сжатого воздуха серии HBP
| Модель | Производительность м3/мин | Средняя потребляемая мощность кВт | Ширина мм | Длина мм | Высота мм | Масса адсорбента кг | Масса кг | Тип фильтров | Соединение дюйм |
| HBP 850 | 14,17 | 8,75 | 1180 | 1290 | 2299 | 264 | 1090 | GO851 MX-MY-MP(H) | 2 » |
| HBP 1000 | 16,67 | 8,75 | 1210 | 1200 | 2415 | 357 | 1210 | GO1210 MX-MY-MP(H) | 2 » |
| HBP 1250 | 20,83 | 10,25 | 1270 | 1610 | 2468 | 404 | 1585 | GO1820 MX-MY-MP(H) | DN 80 |
| HBP 1500 | 25 | 10,25 | 1270 | 1610 | 2563 | 454 | 1640 | GO1820 MX-MY-MP(H) | DN 80 |
| HBP 1800 | 30 | 11,75 | 1515 | 1563 | 2479 | 566 | 1755 | GO1820 MX-MY-MP(H) | DN 80 |
| HBP 2200 | 36,67 | 14,75 | 1455 | 1563 | 2789 | 708 | 2100 | GO2220 MX-MY-MP(H) | DN 80 |
| HBP 2700 | 45 | 17 | 1514 | 1615 | 2836 | 852 | 2255 | GO2700 MX-MY-MP(H) | DN 80 |
| HBP 3200 | 53,33 | 17 | 1660 | 1710 | 3054 | 954 | 2455 | F3600 MX-MY-MP(H) | DN 100 |
| HBP 3600 | 60 | 26,37 | 1660 | 1710 | 3268 | 1070 | 3005 | F4800 MX-MY-MP(H) | DN 100 |
| HBP 4400 | 73,33 | 26,37 | 2492 | 1975 | 2910 | 1436 | 3505 | F4800 MX-MY-MP(H) | DN 100 |
| HBP 5000 | 83,33 | 28,25 | 2560 | 2045 | 3382 | 1670 | 4160 | F7200 MX-MY-MP(H) | DN 150 |
| HBP 6300 | 105 | 43,25 | 2963 | 2090 | 3328 | 2016 | 5010 | F7200 MX-MY-MP(H) | DN 150 |
| HBP 7200 | 120 | 47 | 3363 | 2020 | 3047 | 2446 | 5515 | F9600 MX-MY-MP(H) | DN150 |
| HBP 8800 | 146,67 | 50,75 | 3363 | 2020 | 3341 | 2906 | 6270 | F9600 MX-MY-MP(H) | DN150 |
| HBP 10800 | 180 | 69,5 | 3481 | 2492 | 3765 | 3354 | 6825 | F12000 MX-MY-MP(H) | DN 200 |
Производительность указана при условии: давление осушаемого воздуха 7 бар, температура осушаемого воздуха + 35 ˚С, температура окружающего воздуха + 25 ˚С, точка росы -40˚С
Максимальное/минимальное давление: 10/4 Бар
Максимальная температура окружающей среды: +50С
Максимальная температура воздуха на входе в осушитель: +50С
Минимальная температура воздуха на входе в осушитель: +2С
Параметры сети: 400/3/50 для всех моделей
Средние потери на регенерацию при использовании воздуха от воздуходувки в процессе охлаждения: 0% (при точке росы -40С)
Средние потери на регенерацию при использовании сжатого воздуха в процессе охлаждения: 2% (при точке росы -40С)
Адсорбент: оксид алюминия
Все модели комплектуются электронным сенсорным контроллером Siemens HMI PLC
Все модели комплектуются датчиком точки росы
Все модели осушителей будут поставляться с отдельным комплектом фильтров (X,Y до осуштеля, P после) и набором креплений для монтажа фильтров.
Технические характеристики осушителей сжатого воздуха серии Ecodry
| Модель | Производительность м3/мин | Средняя потребляемая мощность кВт | Ширина мм | Длина мм | Высота мм | Масса адсорбента кг | Масса кг | Тип фильтров | Соединение дюйм |
| ECODRY HBP 850 | 14,17 | 8,75 | 1180 | 1290 | 2299 | 264 | 1090 | GO851 MX-MY-MP(H) | 2 » |
| ECODRY HBP 1000 | 16,67 | 8,75 | 1210 | 1200 | 2415 | 357 | 1210 | GO1210 MX-MY-MP(H) | 2 » |
| ECODRY HBP 1250 | 20,83 | 10,25 | 1270 | 1610 | 2468 | 404 | 1585 | GO1820 MX-MY-MP(H) | DN 80 |
| ECODRY HBP 1500 | 25 | 10,25 | 1270 | 1610 | 2563 | 454 | 1640 | GO1820 MX-MY-MP(H) | DN 80 |
| ECODRY HBP 1800 | 30 | 11,75 | 1515 | 1563 | 2479 | 566 | 1755 | GO1820 MX-MY-MP(H) | DN 80 |
| ECODRY HBP 2200 | 36,67 | 14,75 | 1455 | 1563 | 2789 | 708 | 2100 | GO2220 MX-MY-MP(H) | DN 80 |
| ECODRY HBP 2700 | 45 | 17 | 1514 | 1615 | 2836 | 852 | 2255 | GO2700 MX-MY-MP(H) | DN 80 |
| ECODRY HBP 3200 | 53,33 | 17 | 1660 | 1710 | 3054 | 954 | 2455 | F3600 MX-MY-MP(H) | DN 100 |
| ECODRY HBP 3600 | 60 | 26,37 | 1660 | 1710 | 3268 | 1070 | 3005 | F4800 MX-MY-MP(H) | DN 100 |
| ECODRY HBP 4400 | 73,33 | 26,37 | 2492 | 1975 | 2910 | 1436 | 3505 | F4800 MX-MY-MP(H) | DN 100 |
| ECODRY HBP 5000 | 83,33 | 28,25 | 2560 | 2045 | 3382 | 1670 | 4160 | F7200 MX-MY-MP(H) | DN 150 |
| ECODRY HBP 6300 | 105 | 43,25 | 2963 | 2090 | 3328 | 2016 | 5010 | F7200 MX-MY-MP(H) | DN 150 |
| ECODRY HBP 7200 | 120 | 47 | 3363 | 2020 | 3047 | 2446 | 5515 | F9600 MX-MY-MP(H) | DN150 |
| ECODRY HBP 8800 | 146,67 | 50,75 | 3363 | 2020 | 3341 | 2906 | 6270 | F9600 MX-MY-MP(H) | DN150 |
| ECODRY HBP 10800 | 180 | 69,5 | 3481 | 2492 | 3765 | 3354 | 6825 | F12000 MX-MY-MP(H) | DN 200 |
Цены с учетом НДС, на условиях склад Поставщика
Производительность указана при условии: давление осушаемого воздуха 7 бар, температура осушаемого воздуха + 35 ˚С, температура окружающего воздуха + 25 ˚С, точка росы -40˚С
Максимальное/минимальное давление: 10/4 Бар
Максимальная температура окружающей среды: +50С
Максимальная температура воздуха на входе в осушитель: +50С
Минимальная температура воздуха на входе в осушитель: +2С
Параметры сети: 400/3/50 для всех моделей
Средние потери на регенерацию при использовании воздуха от воздуходувки в процессе охлаждения: 0% (при точке росы -40С)
Средние потери на регенерацию при использовании сжатого воздуха в процессе охлаждения: 2% (при точке росы -40С)
Адсорбент: оксид алюминия
Все модели комплектуются электронным контроллером Siemens MINI Logo PLC
Нет датчика точки росы
Все модели осушителей будут поставляться с отдельным комплектом фильтров (X,Y до осуштеля, P после) и набором креплений для монтажа фильтров.
| Параметры | |||||||
| Давление | 4,5 | 5 | 6 | 7 | 8 | 9 | 10 |
| 0,69 | 0,75 | 0,88 | 1 | 1,08 | 1,12 | 1,2 | |
| Тепмература , С | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
| 1 | 1 | 1 | 1 | 0,8 | 0,73 | 0,59 | |
ОПЦИИ
- Исполнение на точку росы -70С.
