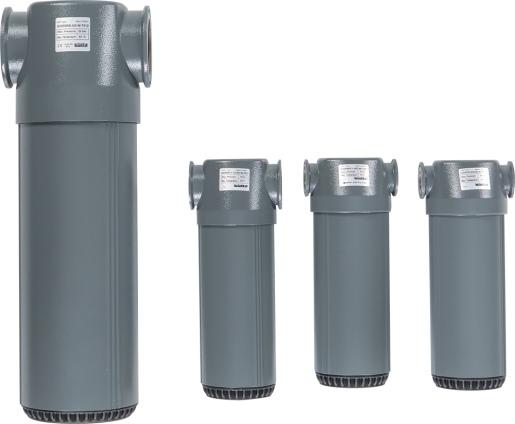

Циклонные сепараторы серии HG WS
Параметры
- Производительность 0,4-500 м3/мин.
- Давление: до 16 Бар
Преимущества
- Удаление капельной влаги из сжатого воздуха.
- Пропускная способность до 500 м3/мин.
- Наличие поплавкового конденсатоотводчика.
Наличие капельных фракций воды в сжатом воздухе, часто бывает недопустимо по условиям технологического процесса, например, процесс адсорбции в осушителе не будет эффективно проходить при наличии в воздухе капельной влаги и масла. Циклонный сепаратор предназначен для удаления воды и масла из сжатого воздуха. Благодаря конструкции корпуса, поток сжатого воздуха попадая в сепаратор закручивается, и за счет центробежных сил капельные фракции воды оседают на стенках корпуса и скатываются в нижнюю часть сепаратора и отводятся через конденсатоотводчик. Корпус сепаратора окрашен порошковым способом. Сепаратор серии G имеет пропускную способность до 37 м3/мин, оснащен поплавковым конденсатоотводчиком. Сепараторы серии F имеют пропускную способность до 500 м3/мин, имеют фланцевое соединение и внешний поплавковый конденсатоотводчик.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОННЫХ СЕПАРАТОРОВ СЕРИИ HG WS
| Модель | Пропускная способность м³/мин | Соединение дюйм | А мм | В мм | С мм | Масса кг | |
| HG 25 WS | 0,42 | 1/4 | 102 | 218,5 | 196,5 | ||
| HG 100 WS | 1,67 | 1/2 | 103 | 257,5 | 236 | 1,15 | |
| HG 200 WS | 3,33 | 3/4 | 123 | 304 | 277 | 1,56 | |
| HG 300 WS | 5,00 | 1 | 123 | 304 | 277 | 1,56 | |
| HG 600 WS | 10,00 | 1 1/2 | 123 | 320 | 285 | 1,56 | |
| HG 1200 WS | 20,00 | 2 | 160 | 484 | 443 | 4,37 | |
| HG 2200 WS | 36,67 | 3 | 193 | 546 | 490 | 6,97 | |
В комплектацию включен поплавковый конденсатоотводчик
Падение давление 50 мБар
Температура эксплуатации 1,5 — 80 С
Максимальное давление 16 Бар
| Рабочее давление | 1 | 3 | 5 | 7 | 9 | 11 | 13 | 15 | 16 |
| PSIG | 15 | 44 | 73 | 100 | 131 | 160 | 189 | 218 | 247 |
| Корректирующий коэффициент | 0,5 | 0,71 | 0,87 | 1 | 1,12 | 1,22 | 1,32 | 1,44 | 1,57 |
В комплектацию включен поплавковый конденсатоотводчик
Падение давление 50 мБар
Температура эксплуатации 1,5 — 80 С
Максимальное давление 16 Бар
ОПЦИИ
- Конденсатоотводчик «ZERO LOSS»
